一、產品概述

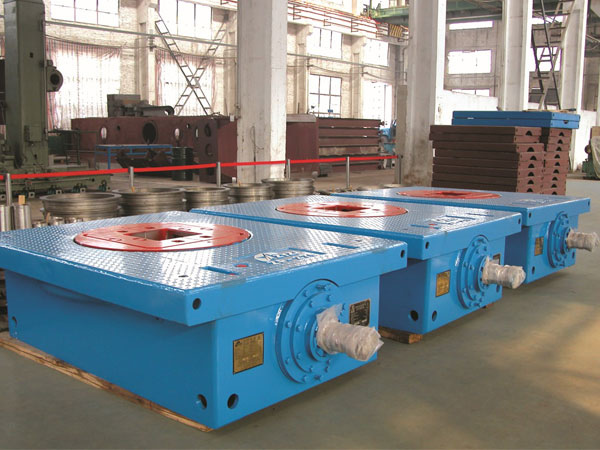

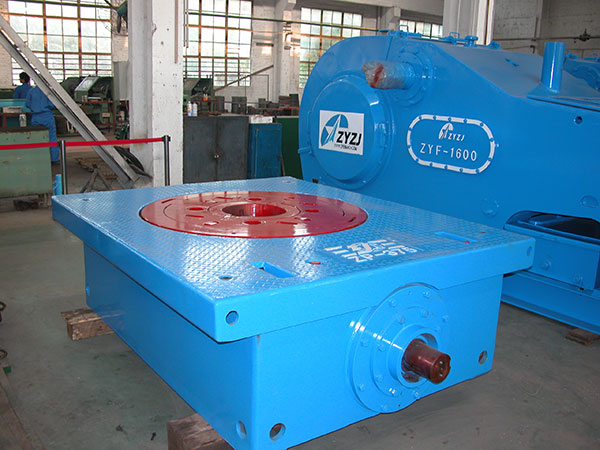

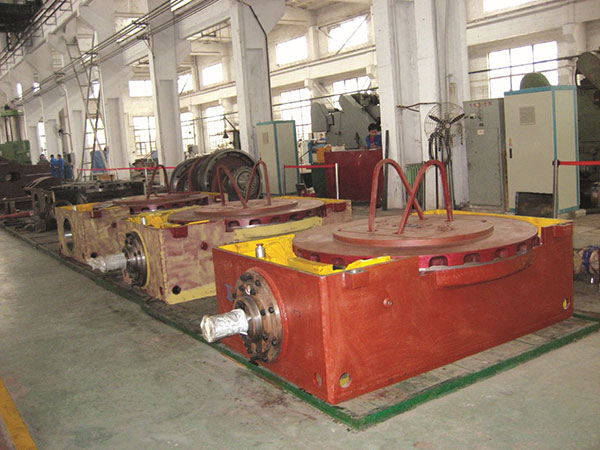

轉盤是旋轉及承載鉆柱的重要部件。
產品符合API Spec 7K規(guī)范。
二、技術性能特點
1、殼體為鑄鋼及鋼板焊接結構，其底座為鑄鋼件，經粗加工后與鋼板焊接形成殼體，再經整體退火消除應力后精加工而成。
2、傳動齒輪為中硬齒面弧齒錐齒輪，強度高、傳動平穩(wěn)、傳遞扭矩大、壽命長。
3、傳動軸為合金鍛件并進行調質處理，整體機械性能好，適合大扭矩工作，軸端可安裝鏈輪與法蘭，可適應各種傳動方式的要求。
4、主補心采用合金鑄鋼并進行調質處理，強度高、性能可靠。
三、主要技術參數(shù)
| 型號參數(shù) | ZP175 | ZP205 | ZP275 | ZP375 |
|---|---|---|---|---|
| 通孔直徑mm(in) | 444.5(17.5) | 520.7(20.5) | 698.5(27.5) | 952.5(37.5) |
| 中心距mm(in) | 1118(44) | 1353(53.25) | ||
| 最大靜載荷（kN） | 1350 | 3150 | 4500 | 5850 |
| 最大工作扭矩N.m(ft.lbs) | 13729(10132) | 22555(16646) | 27459()20265 | 32362(23872) |
| 最高轉速（r/min） | 300 | |||
| 齒輪傳動比 | 3.58 | 3.22 | 3.67 | 3056 |
| 外形尺寸（L×W×H） | 1935×1280×585 （76.2×50×23） | 2292×1475×673 (90×58×26.5) | 2391×1670×685 (94×65.7×27) | 2468×1810×718 (97×71×28) |
| 質量kg(lbs) | 3888(8572) | 5530(12191) | 6163(13590) | 8026(17678) |
